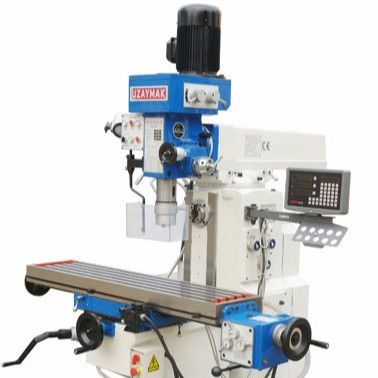

Universalcer ISO9001 fräsmaschine ZX6350C ZX6350Z

ZX6350C

Spindelkonus

ISO40 (V)   .ISO40 (H)

Max.drillings-Durchmesser

50mm. 30mm

Abstand zu verlegen von der Spindel

100-480mm

Abstand von der horizontalen zu verlegen Spindel

0-350mm

Abstand von Spindel zu Spalte

200-700mm

Spindelgeschwindigkeiten

(8) 115-1750r.p.m (V) (12) 40-1300r.p.m (H)

Spindelreise

120mm

Max.tapping Durchmesser.

M16

Max.horizontal, das Durchmesser mahlt.

120mm

Kopfbewegung (link/recht)

45degrees

Tabellengröße

1200x280

Tabellenreise (horizontal/Kreuz/Vertikale)

680x300x400mm

Fütterungsstrecke der Längsreise

(8) 24-720mm/min

schnelle Vorschubgeschwindigkeit der X-Achse

1180mm/min

Höchstgewicht des Werkstückes

300kg

T-Schlitzzahl /width/distance

3/14mm/70mm

Pferdestärke für Hauptmotor

0.85/1.5KW/2.2KW

Antriebsmotor der Achse x

370W

Gesamtausmasse

1660x1340x2150mm

N.W./G.W.

1350/1400kg

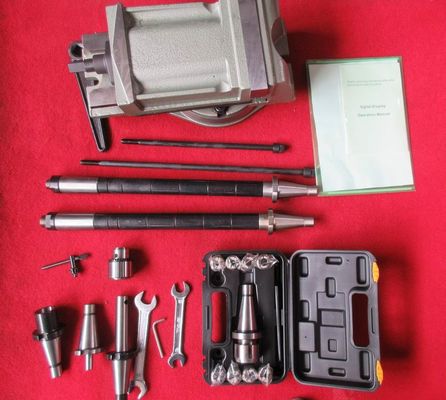

Einzelteil

Name

Modell

Q'TY

1

Bohrung und Fräsmaschine

1

2

Bohrfutter

16

1

3

Prägeklemme

1

4

Reduzierungsärmel

2

5

Maschinenlaster

160

1

6

Schlüssel

S21-24

1

7

Innerer sechseckiger Schlüssel

5

1

8

Nockenverschluß

2

9

Keilschieber

1

10

Spindellaube (einzige MT4)

1

11

Horizontaler bohrender Bolzen

2

12

Benutzerhandbuch

1

13

Zertifikat der Inspektion

1

14

Ladeliste

1
