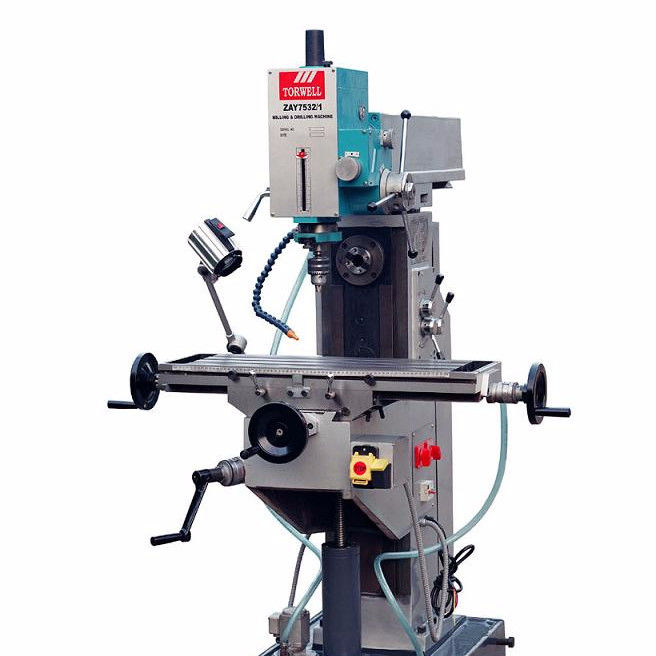

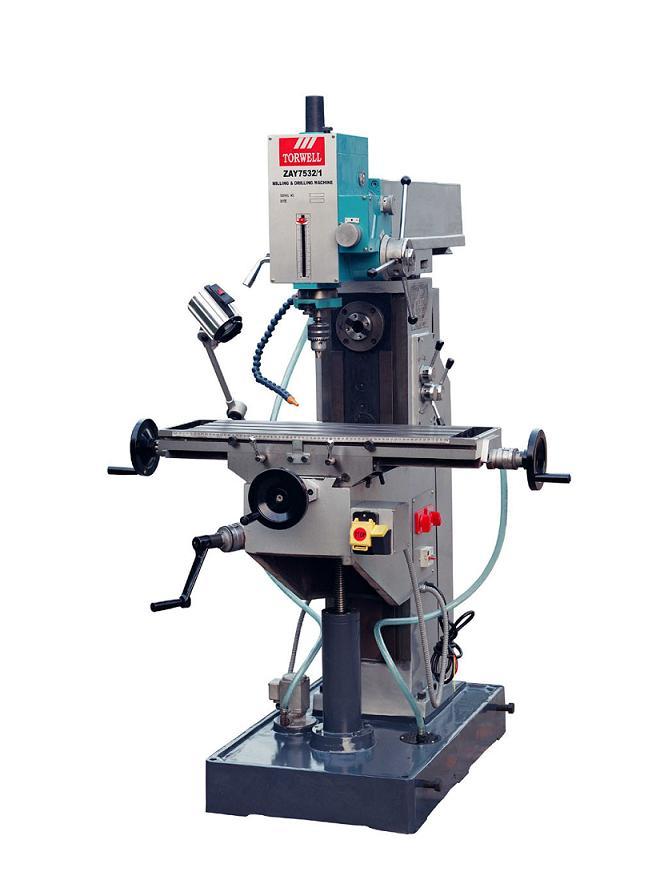

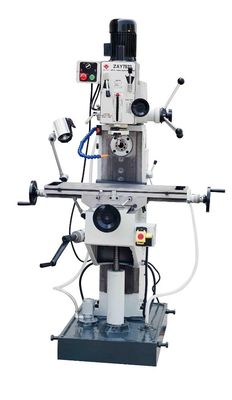

Vertikale &Horizontal Fräsmaschine ZAY7532/1

Modell

ZAY7532-1

ZAY7540-1

ZAY7545-1

Max. Bohrleistung

32mm

40mm

45mm

Max. Planfräsenkapazität

100mm

Max. Endenprägekapazität

25mm

Schwenkwinkel des Spindelkastens (Endenmahlen) an der Senkrechtrichtung

±90º

Spindelreise (Endenmahlen)

130mm

Abstand zwischen Spindelnase und Tabelle

80-480mm

Schieben von Armreise

500mm

Spindelkonus (Horizontmahlen)

MT4

Spindelkonus (Endenmahlen)

MT3

MT4

Spindelzufuhr

0,12, 0,18, 0,25

Spindelgeschwindigkeit (Motor) der doppelten Geschwindigkeit 1400r/1280r/min r/min

4pole

50Hz

38,67,110,216,380,640

60Hz

45,80,130,260,455,770

2pole

50Hz

76,134,220,432,760,1280

60Hz

90,160,260,520,910,1540

Spindelgeschwindigkeit (4P) (Endenmahlen)

50Hz

80,150,260,380,710,1250,

60Hz

100,180,310,460,850,1500

T-solt

Vorwärts- und rückwärtige Reise der Tabelle

300mm

Linke und rechte Reise der Tabelle

785mm

Reise der Tabelle auf Senkrecht verweisen

400mm

Tabellengröße

1000mm×240mm

Motor (doppelte Geschwindigkeit/Horizontmahlen)

1,3 Kilowatt/1,8 Kilowatt

Motor (Mahlen 4P/End)

0.75Kw

1.1Kw

Spannung

220V/380V 50Hz/60Hz

Nettogewicht

920 Kilogramm

Spezielle Zusätze

Fräserhalter Ø63 oder Ø75

Vize    90mm oder 125 Millimeter

Mittelhöhe des Staffelungskopfes 100 Millimeter

Mühlklemme, Bohrstange

Zubehör

Doppel-köpfiger Schlüssel 24mm×27mm 1pc

Inbusschlüssel 4mm, 5mm, 6mm 1pc jedes

Schraubenzieher (-) 150mm     1pc

Bohrgerätvorrat      MT3      1pc

Bohrfutter     1-13mm     1pc

Keil                    1pc

Zugstange ein B              1pc jedes

Zugstangenwaschmaschine            1pc jedes

Fräserwelle MT4     1pc

Ölspritze                    1pc

Änderungsärmel 4-3         1pc
